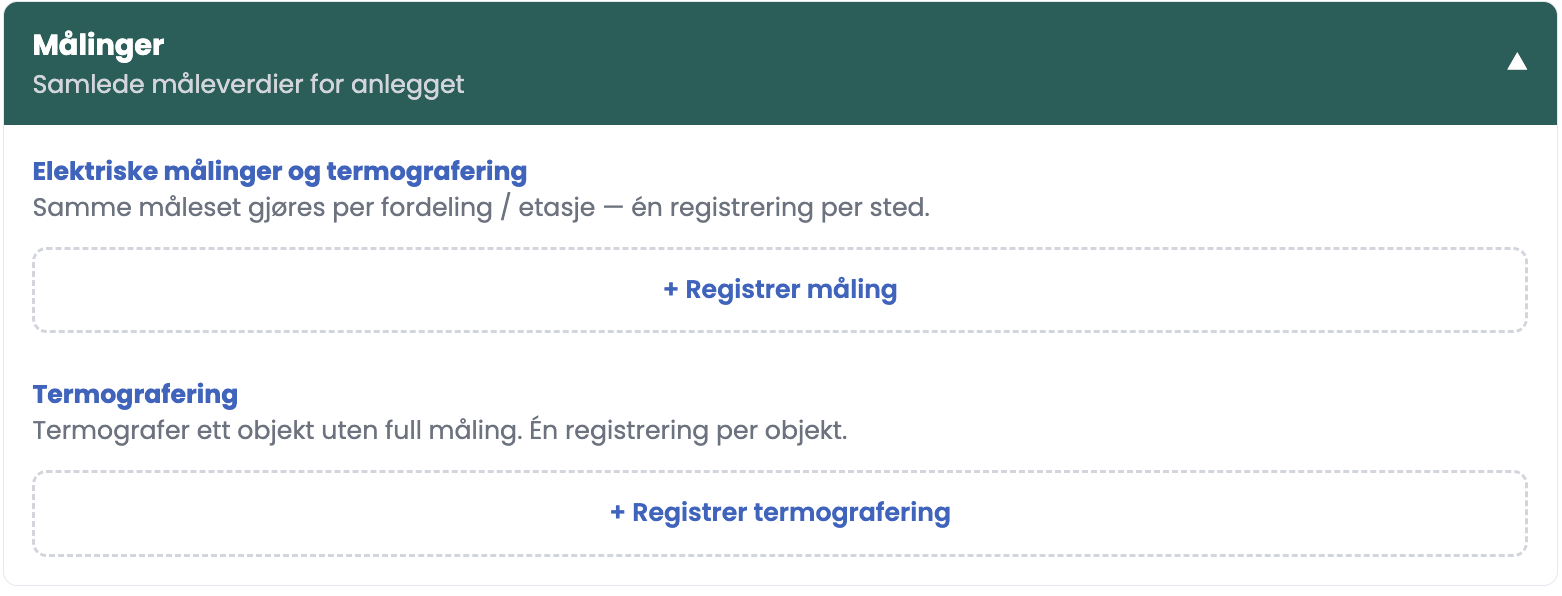

Under Målinger registrerer du ett komplett målesett per fordeling eller etasje.
Slik gjør du
- Klikk + Registrer måling i Målinger-seksjonen.
- Fyll inn Plassering. Dette feltet er påkrevd.
- Legg inn de måleverdiene som er relevante for stedet. Alle målefeltene er valgfrie.
- Skriv en Beskrivelse av hva målingene viser. Også dette feltet er påkrevd.
- Sett en tilstandsgrad hvis målingen avdekker et avvik. Lar du den stå åpen, vises kortet som «Ikke gradert».
- Lagre. Målingen blir et kort du kan åpne, redigere eller slette senere.

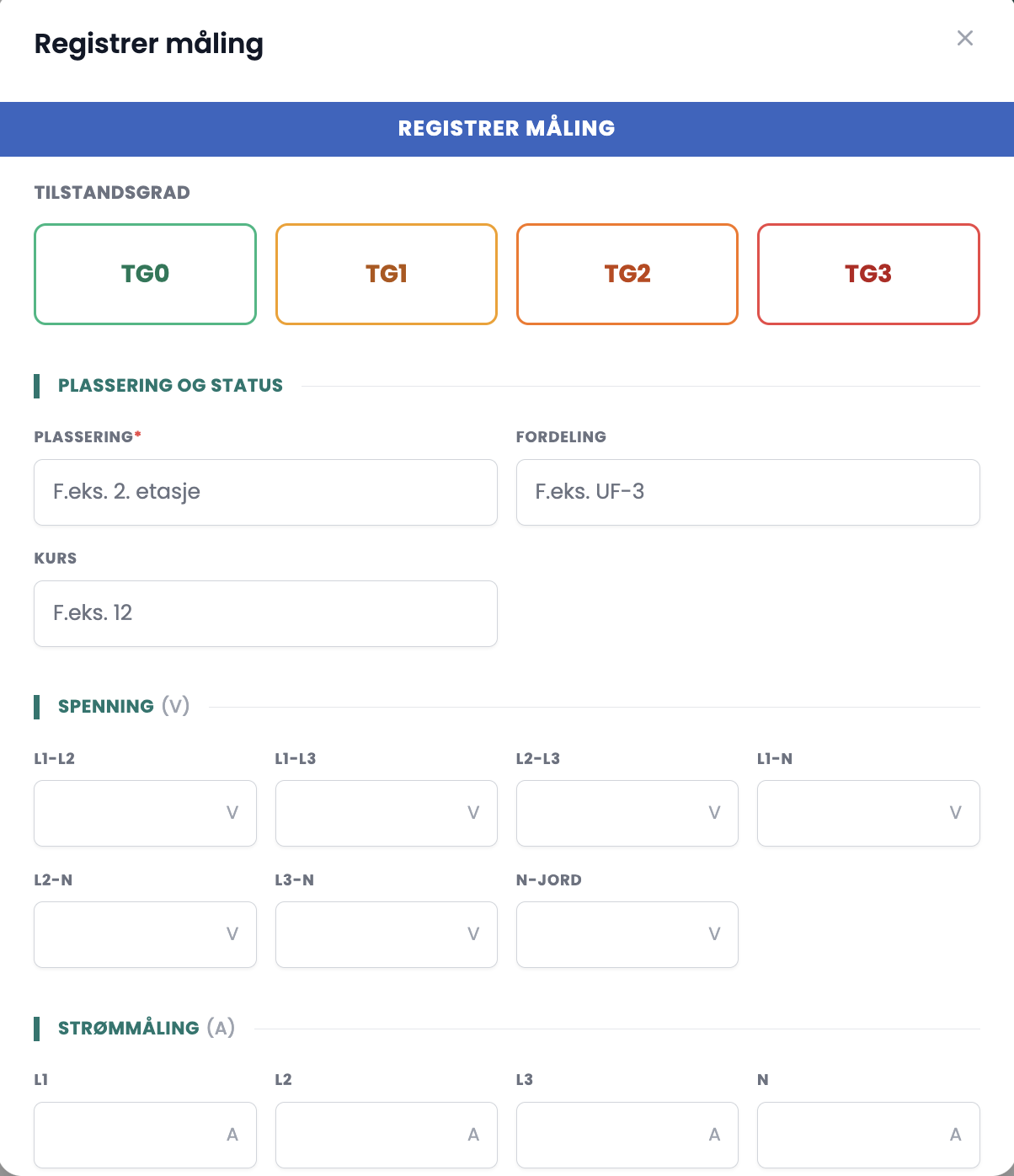

Feltene i modalen
| Gruppe | Felt |
|---|---|
| Tilstandsgrad | TG0 til TG3, valgfritt |
| Plassering og status | Plassering (påkrevd) · Fordeling · Kurs |
| Spenning (V) | L1-L2 · L1-L3 · L2-L3 · L1-N · L2-N · L3-N · N-jord |
| Strømmåling (A) | L1 · L2 · L3 · N · PE |
| Enkeltmålinger | Kontinuitet (Ω) · Isolasjonstest (MΩ) · Lekkasjestrøm (mA) · Motstand (Ω) · Overgangsmotstand jord (Ω) |
| Kortslutningsstrømmer (A) | Ik3 max · Ik2 min · Ik1 max · Ik1 min |
| Jordfeilvern | Utløsetid (ms) · Utløserstrøm (mA) |
| Temperatur (°C) | Maks temp |
| Konklusjon | Beskrivelse (påkrevd) · Anbefalt utbedring |
Tips
- Registrer én måling per fordeling eller etasje, ikke én per verdi. Da blir rapporten lesbar for kunden.
- Bruk Plassering-feltet konsekvent, for eksempel «Sikringsskap, kjeller» eller «Underfordeling, 2. etasje». Kortene sorteres etter det du skriver.
- Skriv Anbefalt utbedring med en gang. Det er den linjen kunden faktisk handler på.
Hvilke kontrollpunkter hører målingene til?
Måleverdiene registreres her, ikke inne på kontrollpunktet. Punktene som normalt gir målinger er A Temperatur ved belastet anlegg, E Isolasjonsmåling, I og J Jording og utjevning, og K Varmgang i kontakter. Kryssreferansen gjør du i Beskrivelse-feltet.
