Bruk denne når du termograferer ett objekt uten å gjøre et fullt målesett på det.
Slik gjør du
- Klikk + Registrer termografering i Målinger-seksjonen.
- Fyll inn Plassering og Beskrivelse. Begge er påkrevd.
- Legg inn maks temperatur og referansetemperatur. ΔT regnes ut automatisk og feltet er låst.
- Angi belastning, og last opp termogrammet.
- Sett tilstandsgrad hvis du har funnet et avvik. Modalen bytter da tittel og får en fargebanner, for eksempel «TG2».
- Lagre. Registreringen blir et kort på samme måte som en måling.

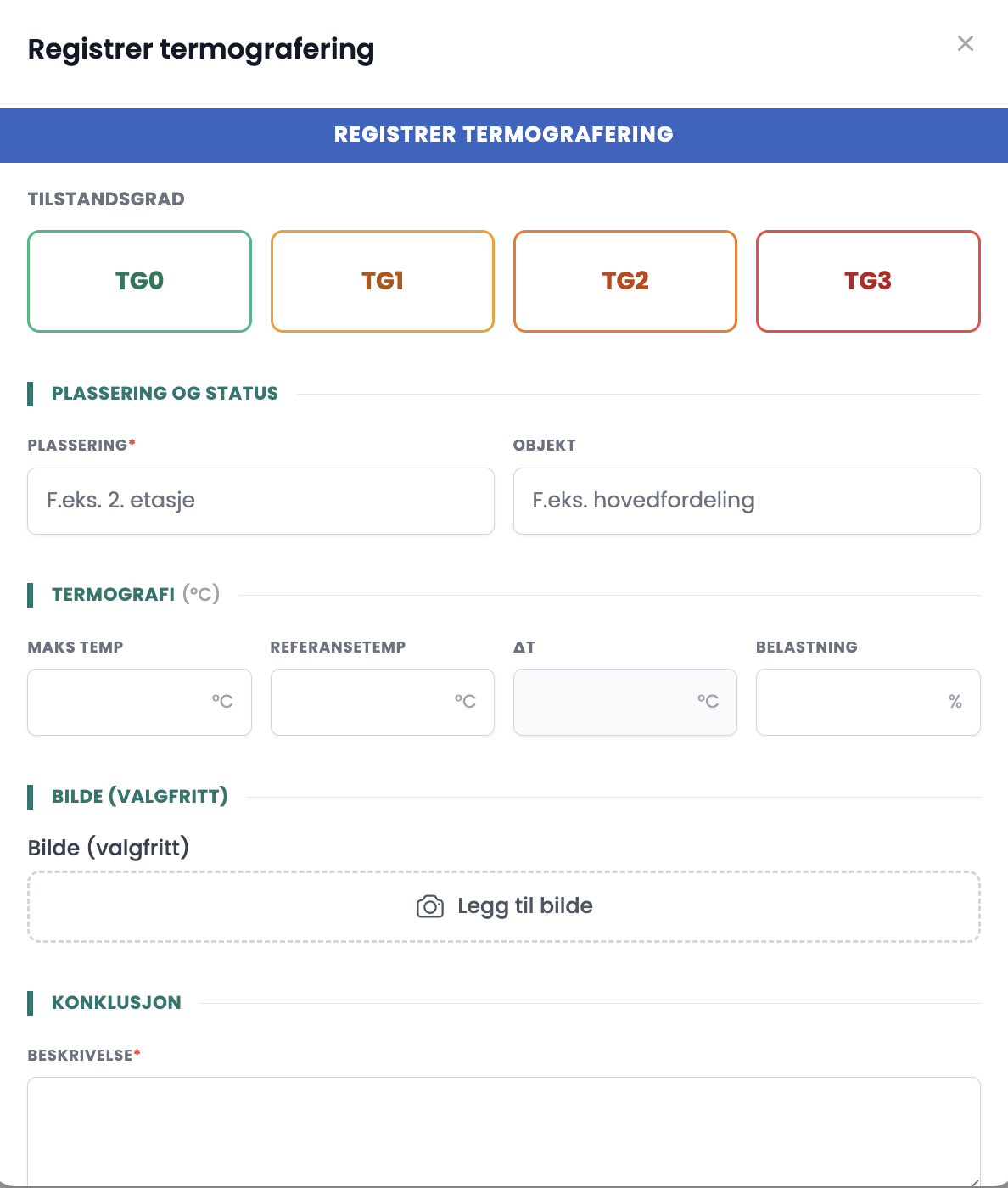

Feltene i modalen
| Gruppe | Felt |
|---|---|
| Tilstandsgrad | TG0 til TG3, valgfritt |
| Plassering og status | Plassering (påkrevd) · Beskrivelse (påkrevd) · Objekt |
| Termografi (°C) | Maks temp · Referansetemp · ΔT (°C, låst) · Belastning (%) |
| Vedlegg | Bilde (valgfritt) |
Godt å vite
- Objekt, temperaturer, belastning, bilde og Anbefalt utbedring er valgfrie felter.
- ΔT er differansen mellom maks temp og referansetemp. Du skal ikke skrive i feltet selv.
- Én registrering per objekt. Har du tre varme klemmer i samme skap, er det tre registreringer.
Tips
- Noter belastningen objektet hadde da du målte. Uten den er ΔT vanskelig å vurdere i ettertid.
- Ta termogrammet og et vanlig foto av samme sted. Kunden forstår det vanlige fotoet, elektrikeren bruker termogrammet.
- Termografer på belastet anlegg. Er lasten for lav, si det i Beskrivelse i stedet for å utelate objektet.
Teller graden jeg setter her med i sammendraget øverst?
Nei. Tellerne øverst i Kontrollpunkter-seksjonen viser bare grader satt på kontrollpunktene A til R. En TG2 du registrerer som termografering, dukker ikke opp der. Skal avviket synes i oversikten, må du også registrere det på kontrollpunktet det gjelder.
