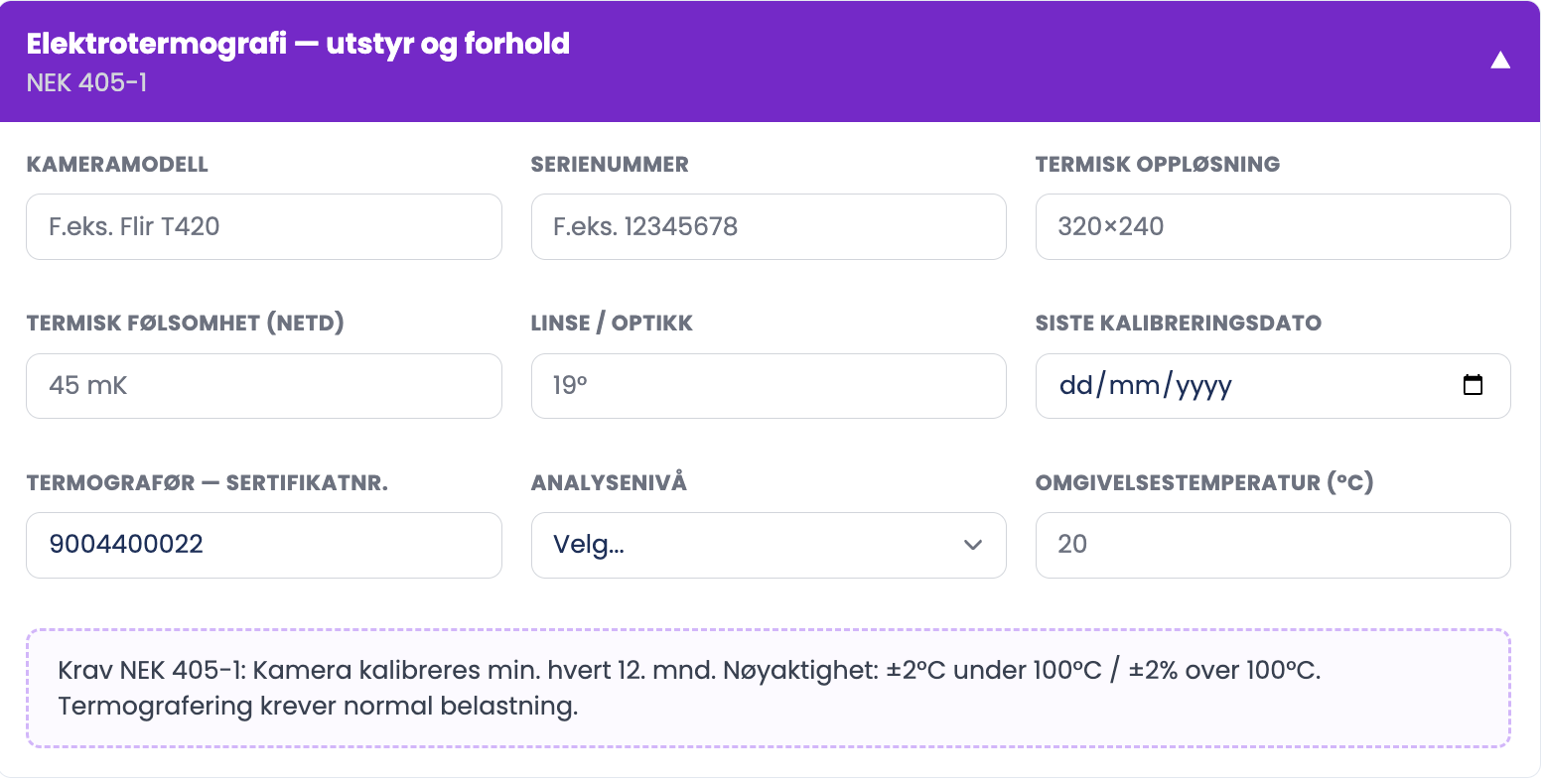

Seksjonen dokumenterer kameraet og forholdene under termograferingen. Uten den er termografifunnene ikke etterprøvbare. Feltene fylles ut én gang og gjelder hele kontrollen.
Feltene
- Kameramodell, serienummer, termisk oppløsning, termisk følsomhet (NETD) og linse / optikk.
- Siste kalibreringsdato.
- Termografør — sertifikatnr.
- Analysenivå: Nivå B lavspenning eller Nivå A (stikkprøve).
- Omgivelsestemperatur i grader celsius på kontrolltidspunktet.
Kameraet skal kalibreres minst hver 12. måned. Nøyaktighet ±2 °C under 100 °C og ±2 % over 100 °C. Termografering skal skje under normal belastning.
Hvor temperaturene føres
- Temperaturverdiene hører ikke til denne seksjonen. De registreres under Målinger, med + Registrer termografering.
- Der fyller du ut Maks temp, Referansetemp, ΔT i grader celsius og Belastning i prosent, og du kan legge ved bilde.
- Skal du gjøre et fullt målesett på samme sted, bruker du + Registrer måling i stedet. Den har et eget felt Maks temp.
- Punkt A Temperatur ved belastet anlegg sier det selv i hjelpeteksten: temperaturverdier føres i Målinger-seksjonen.
Godt å vite
- Tre kontrollpunkter er merket TERMOGRAFI: A Temperatur ved belastet anlegg, K Varmgang i kontakter, koblingsbokser, stikkontakter, plugger mv. og Q Solcelleinstallasjoner.
- Kalibreringsdatoen er ikke et formkrav. Er kameraet ute av kalibrering, er målingene ikke dokumenterbare, og funnene kan bli avvist.
- Omgivelsestemperaturen brukes som referanse når temperaturdifferanser vurderes. Den hører til kontrolltidspunktet, ikke til gjennomsnittet for dagen.
- Sertifikatnummeret hentes ikke automatisk her. Feltet Termografør — sertifikatnr. står i denne seksjonen og fylles ut manuelt.
Tips
- Legg kameraopplysningene inn tidlig. De gjelder hele kontrollen, og de er lette å glemme når du først er i gang med punktene.
- Skriv av kalibreringsdatoen fra sertifikatet, ikke fra hukommelsen.
- Termograferer du et anlegg som står med lav eller ingen last, kan du ikke bruke funnene til gradering. Avtal med eier at det er normal bruk i boligen når du kommer.
- Fyll ut Belastning i prosent. Uten den sier ΔT lite.
Må jeg termografere hver bolig?
Punktene A, K og Q er merket TERMOGRAFI fordi de handler om varmgang, og varmgang lar seg ikke vurdere med øyet. Termografering er hjelpemiddelet som gjør vurderingen etterprøvbar. Kan du ikke termografere, må det stå i rapporten hva du bygget vurderingen på i stedet.
Kameradata hentes fra profilen
Kameramodell, serienummer, oppløsning og kalibreringsdato hentes fra profilen din.
