Seksjonen dokumenterer kameraet og forholdene under termograferingen. Uten den er termografifunnene ikke etterprøvbare.

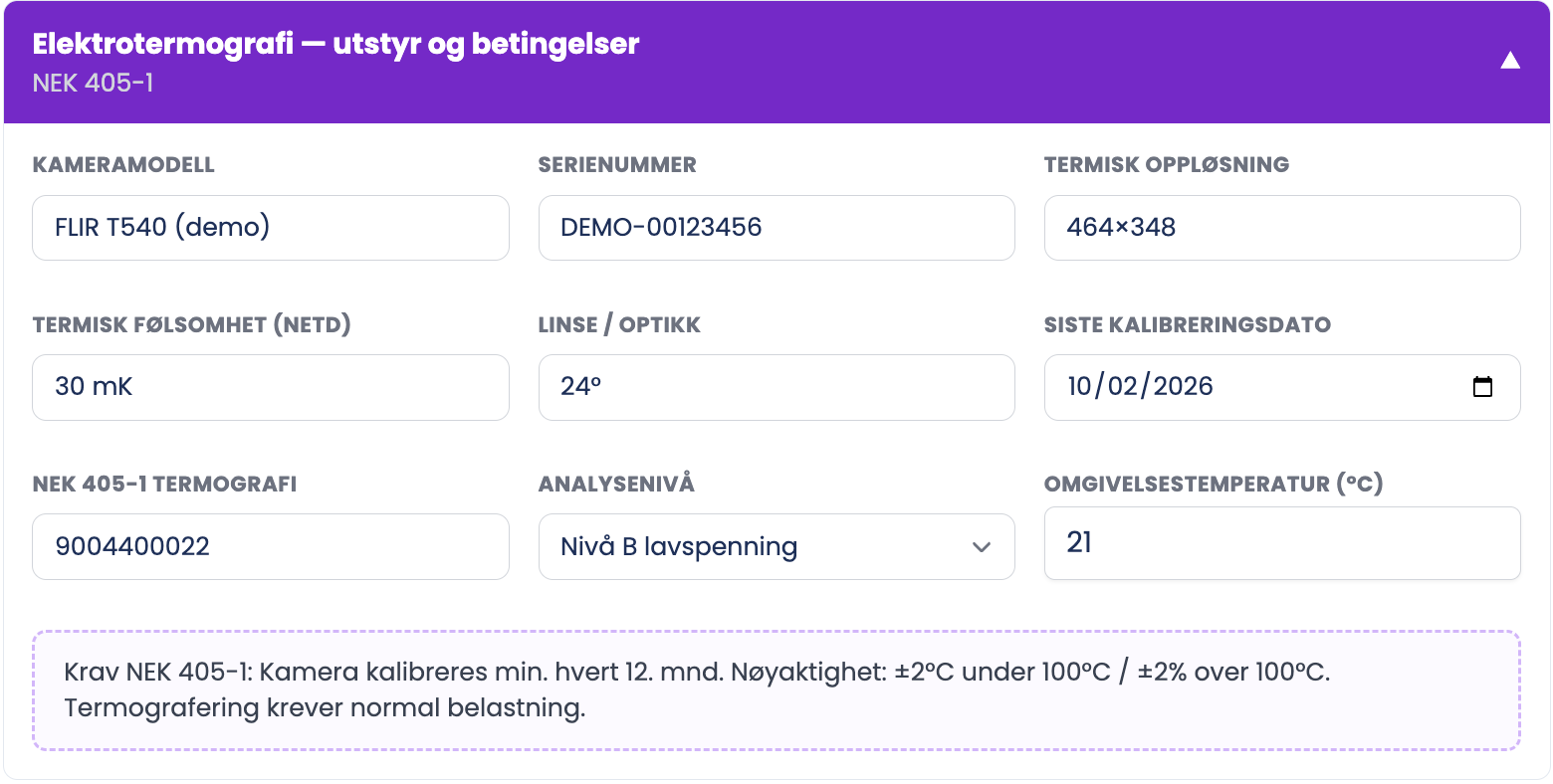

Feltene
- Kameramodell, serienummer, termisk oppløsning, termisk følsomhet (NETD) og linse / optikk.
- Siste kalibreringsdato.
- Analysenivå: Nivå B lavspenning eller Nivå A (stikkprøve).
- Omgivelsestemperatur i grader celsius på kontrolltidspunktet.
Kameraet skal kalibreres minst hver 12. måned. Nøyaktighet ±2 °C under 100 °C og ±2 % over 100 °C. Termografering skal skje under normal belastning.
Godt å vite
- Kalibreringsdatoen er ikke et formkrav. Er kameraet ute av kalibrering, er målingene ikke dokumenterbare, og funnene kan bli avvist.
- Omgivelsestemperaturen brukes som referanse når temperaturdifferanser vurderes. Den hører til kontrolltidspunktet, ikke til gjennomsnittet for dagen.
Tips
- Legg kameraopplysningene inn én gang, tidlig. De gjelder hele kontrollen.
- Termograferer du et anlegg som står med lav eller ingen last, kan du ikke bruke funnene til gradering. Avtal med driftsansvarlig at anlegget står under normal belastning før du kommer.
- Skriv av kalibreringsdatoen fra sertifikatet, ikke fra hukommelsen.
Hva om anlegget ikke kan settes under normal belastning?
Da termograferer du det som kan termograferes, og fører resten som ikke inspisert med begrunnelse. Se «Ikke-inspiserte objekter». Et termografifunn tatt uten last sier lite, og bør ikke graderes som om det gjorde det.
Kameradata hentes fra profilen
Kameramodell, serienummer, oppløsning og kalibreringsdato hentes fra profilen din.
